Capacidades de QGISRed
Después de la Presentación , estarás ansioso por saber qué capacidades ofrece al usuario el plugin QGISRed. En esta sección te las contamos. Pero puesto que es un producto aún en desarrollo, iniciado hace algunos años, lo vamos a hacer por etapas.
En primer lugar te mostraremos las Últimas novedades incluidas en la versión más reciente. A continuación te resaltaremos las Capacidades más importantes ya desarrolladas, para que no tengas que descubrirlas haciendo un repaso exhaustivo del manual, pero si lo prefieres puedes echar una leída rápida a todas las Capacidades ya implementadas. Finalmente te haremos un adelanto de lo que está por llegar en Próximas prestaciones. Y para los más curiosos hemos reservado la última sección, donde podrás ver cómo ha ido evolucionando el producto desde sus inicios, y las mejoras introducidas en cada Versión.
Para que tengas una idea más exacta de la numeración seguida en el versionado, observa que todas las versiones actuales empiezan por 0, por ser un producto aún en desarrollo. El objetivo de la primera versión de QGISRed es concluir todas las mejoras previstas sobre lo que actualmente ofrece EPANET 2.2, completar las capacidades adicionales orientadas a facilitar la construcción del modelo, y finalizar la extensión del modelo para contemplar todos los elementos adicionales necesarios y sus funcionalidades, hasta poder reproducir el comportamiento real de una red para cualquier periodo elegido, en conexión con los datos de campo, como primer paso para confeccionar un Gemelo Digital.
En ese momento lanzaremos la versión 1.0 y abriremos las puertas a completar el producto con otras prestaciones mucho más prácticas y profesionales. Mientras tanto, vamos por la versión 0.15 y estimamos que quedan unas 5 versiones adicionales para concluir todos los objetivos previstos. Básicamente falta por completar la introducción de los datos para hacerla aún más ágil y potente, añadir algunos parámetros más a los componentes, mejorar ciertos aspectos estéticos, aumentar la agilidad y alternativas a la hora de mostrar los resultados, y completar toda la casuística para reproducir la realidad con mayor fidelidad, lo que puede conllevar añadir algunos componentes más en la parte del Gemelo Digital.
Entra en las secciones siguientes, y conocerás todo ello con más detalle.
Novedades versión 0.16
Después de 4 meses de trabajo intenso, la versión 0.16 de QGISRed viene cargada con muchas novedades. Visita las fichas adjuntas y te harás una idea.
Más Opciones para asignar Demandas a los Nudos
En la versión 0.15 de QGISRed se introdujeron dos herramientas muy útiles para asignar las demandas a los nudos por sectores o a partir de los puntos de consumo. En la nueva versión 0.16 hemos añadido más opciones aún. Ahora

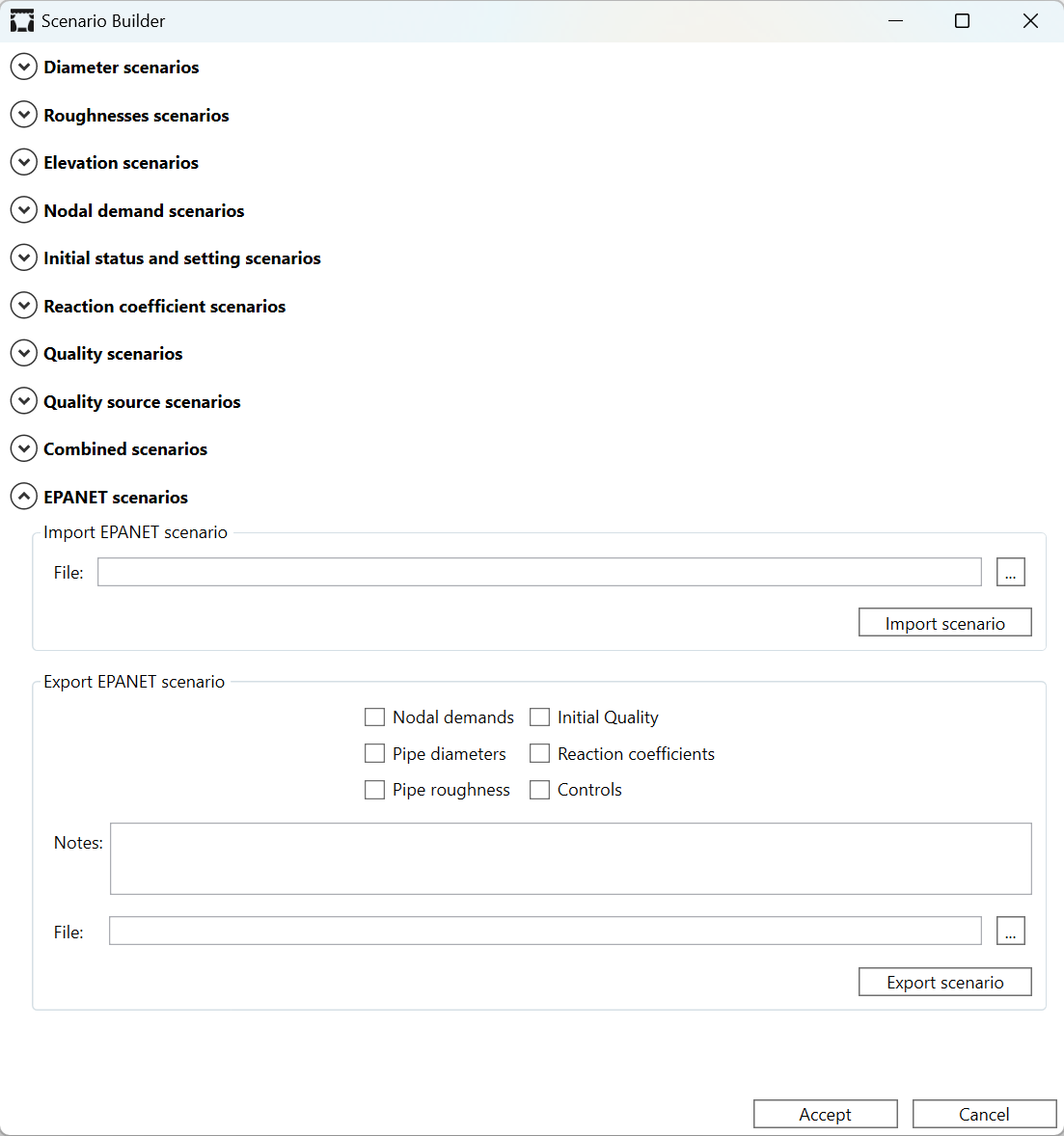

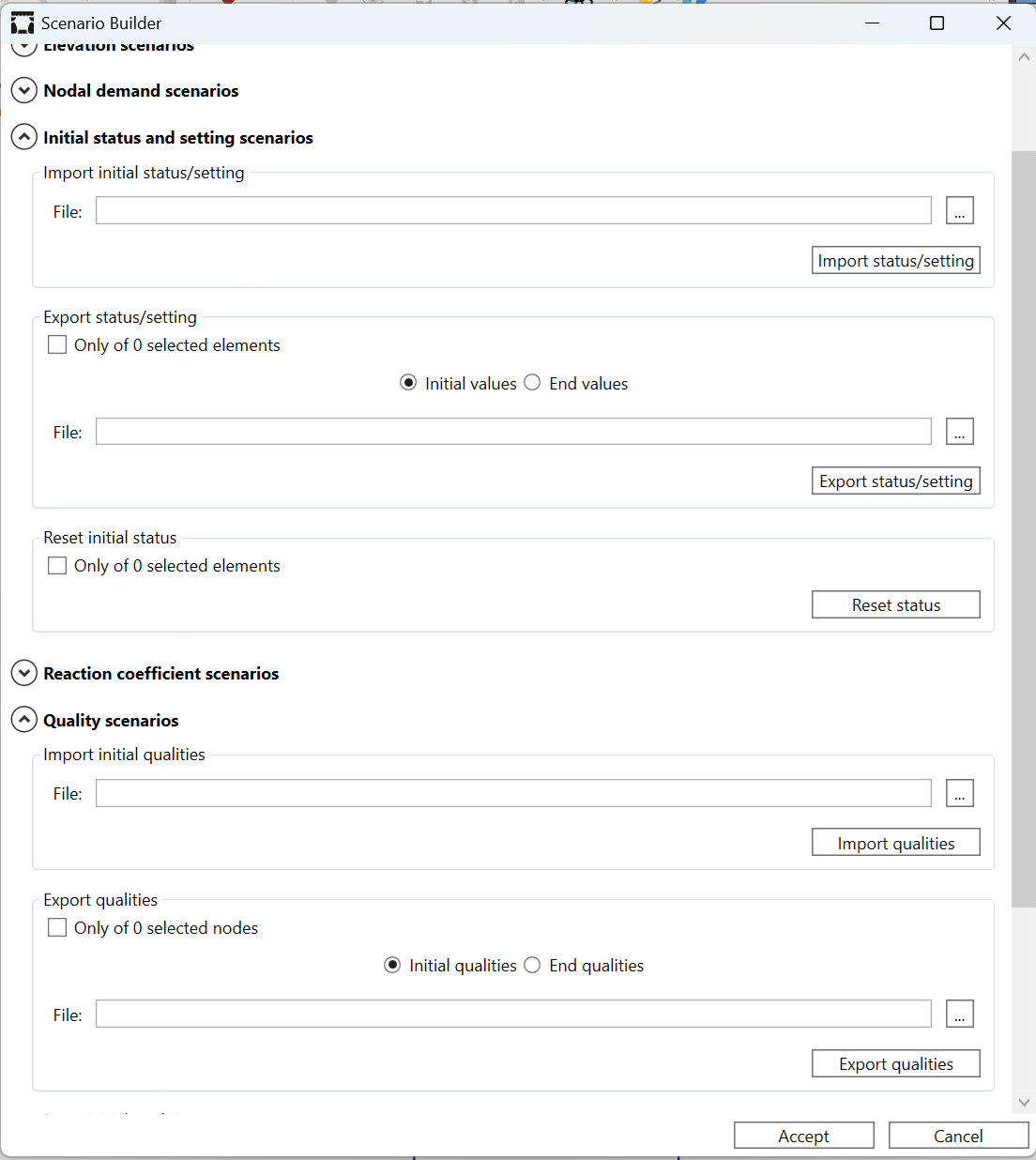

Gestión de Escenarios de Simulación
La versión libre de QGISRed tiene como objetivo principal construir escenarios, simular, y a continuación analizar los resultados. Los asistentes para ofrecer soluciones prácticas u óptimas a los diversos problemas planteados en la gestión de las redes vendrán más adelante.
Ayudas para el Trazado de las Acometidas
Las acometidas en QGISRed son elementos diferenciados de las tuberías, forman parte del Gemelo Digital, y tienen un trazado lineal. En una ficha anterior ya se comentó cómo añadir, editar o borrar una acometida y cómo editar sus propiedades. Pero
Incorporación de los Medidores al Modelo
Una de las características más importantes que se le deben exigir al modelo hidráulico de una red en explotación es que reproduzca fielmente la realidad, y para ello antes hay que medir. En QGISRed los medidores son tratados como objetos
Identificación de los Sectores de Demanda (DMA)
Las primeras versiones de QGISRed ya ofrecían la opción de obtener los sectores de demanda desde el menú Tools. Para ello había que cerrar antes las tuberías destinadas a actuar como frontera y ubicar manualmente un medidor sobre las tuberías
Depuración y Mejora de Prestaciones Anteriores
Además de todo lo anterior, la versión 0.16 ha mejorado algunos aspectos de las versiones anteriores, como la barra de tiempos y el desplegable para elegir el instante de observación de los resultados, el orden y clasificación de algunas opciones
Capacidades destacadas
En esta sección queremos resaltar las capacidades más destacadas de QGISRed, en lo que llevamos desarrollado hasta ahora. Aunque en el Manual se reflejan todas las capacidades de la aplicación, su lectura no siempre resulta amena. Por otra parte, desde aquí te podemos contar la motivación, peculiaridades y alcance de cada una de las capacidades destacadas.
Como son muchas, las hemos ordenado por temática. Además, poco a poco las iremos completando, a medida que tengamos más contenidos. Al igual que en la sección de Novedades, en las fichas siguientes pretendemos hacer solo una introducción a cada capacidad destacada para motivarte y despertar tu interés. Para profundizar más en ellas te remitiremos a los tutoriales y vídeos, y en último caso al Manual.
Incorporación de las Válvulas de Corte al Modelo de QGISRed
Si quieres utilizar el modelo de la red para analizar cómo se ven afectados los flujos al seccionar la red por las válvulas de corte, bien para separar zonas de forma permanente, o para aislar una zona de modo temporal

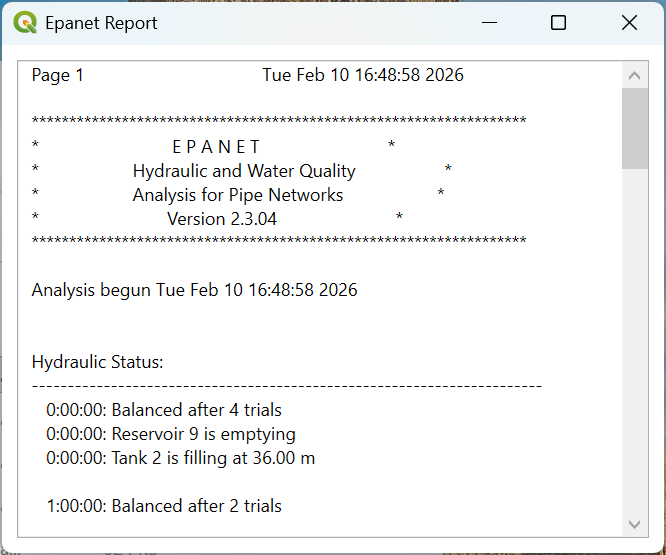

Soporte a las Nuevas Opciones de Análisis de EPANET 2.2
Una de las mayores aportaciones de la versión 2.2 de la librería de EPANET es la posibilidad de considerar las demandas dependientes de la presión (PDA), frente a la opción de considerarlas fijas (DDA), en un intento de acercar más
Asignación de Demandas a los Nudos por Sectores y desde los Puntos de Consumo
La asignación de las demandas a los nudos de una red, cuando su número es elevado, no puede hacerse de uno en uno. Tampoco es factible asignarlas en grupo, pues cada nudo suele tener una demanda distinta en función de
Mejoras en la Navegación desde el Editor de Propiedades
El Editor de Propiedades de QGISRed abre una ventana desde la que se pueden modificar las propiedades del elemento seleccionado, cualquiera que sea su naturaleza. No es necesario tener la capa correspondiente a dicho elemento previamente seleccionada, como ocurre con

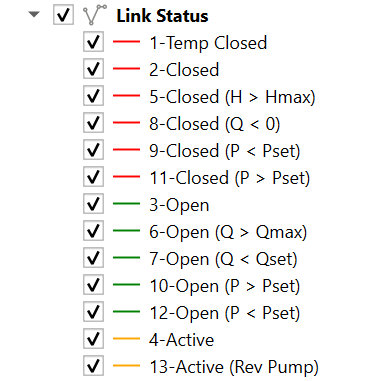

Nueva Herramienta para cambiar el Estado de los Elementos y Simbolización según su Estado
Una de las operaciones más habituales a la hora de modificar un escenario de simulación es cambiar el estado de algún elemento de la red, sea de regulación o no, pasando de estar abierto a cerrado o viceversa. Para facilitar
Prestaciones actuales
QGISRed ha cumplido ya casi cuatro años de vida, desde que comenzó su andadura a finales de 2018. Desde entonces no hemos parado de introducir mejoras, aunque quizás no al ritmo deseado por no haberle podido dedicar atención exclusiva durante ese tiempo. Pero si echamos la vista atrás, las prestaciones que ofrece ya en su última versión son muy notables.
Algunas de estas prestaciones se describen con más detalle en las Últimas Novedades , o en las Capacidades Destacadas, pero para saber más sobre otras prestaciones tendrás que consultar el Manual, o los Tutoriales y Videos Formativos que poco a poco vamos desarrollando. También puedes apuntarte a nuestros Cursos presenciales o virtuales, aún en elaboración
A continuación, te listamos las principales prestaciones que ya ofrece la última versión descargable desde el instalador de Complementos de QGIS, las cuales hemos ordenado por temáticas para más claridad.
- Gestor de proyectos para facilitar la carga y almacenamiento de los diferentes proyectos
- Creación automática de un nuevo proyecto vacío
- Creación automática de un proyecto desde un fichero INP
- Clonación de proyectos y creación de una copia de seguridad
- Edición de los metadatos y propiedades del proyecto
- Resumen de las características del proyecto
- Gestión de las capas del modelo
- Declaración de valores por defecto
- Declaración de las opciones del modelo
- Creación automática de los nudos a medida que se trazan las tuberías
- Creación automática de las relaciones topológicas entre todos los elementos cada vez que se necesita, liberando de ello al usuario
- Inserción de válvulas y bombas como elementos lineales en puntos intermedios de las tuberías o en nudos
- Herramientas para la edición gráfica de todos los elementos básicos de una red (creación, borrado, desplazamiento y edición del trazado)
- Herramienta para invertir automáticamente el trazado de tuberías, bombas y válvulas
- Herramienta para cambiar el estado de tuberías, bombas y válvulas al toque
- Asignación de propiedades por defecto al crear nuevos elementos
- Ventanas específicas para editar las propiedades de todos los elementos básicos de la red
- Buscador de elementos por su tipo e identificativo Id
- Navegador para visitar los elementos vinculados al elemento actual o volver sobre los ya visitados
- Selección de múltiples elementos por regiones para su posterior edición
- Tratamiento de las demandas múltiples como una capa independiente, integrando la edición de sus propiedades con las de los nudos
- Reconocimiento de los emisores como puntos de descarga a la atmósfera siguiendo una ley exponencial
- Tratamiento de las fuentes contaminantes como una capa independiente, integrando la edición de sus propiedades con las de los nudos
- Recálculo automático de las longitudes de las tuberías conforme al CRS
- Interpolación automática de las cotas de los nudos a partir de un MDT
- Estimación automática de la rugosidad de las tuberías a partir del material y edad de las tuberías
- Conversión del coeficiente de rugosidad entre diferentes fórmulas de pérdidas y sistemas de unidades
- Asignación automática de demandas a los nudos a partir de consumos declarados por sectores o por puntos
- Corrección de las demandas con el rendimiento hídrico por sectores
- Asignación de curvas de modulación de la demanda por sectores
- Asistente para construir escenarios con demandas múltiples, clasificadas por categorías
- Editor avanzado de patrones y curvas de comportamiento de los elementos
- Editor avanzado de leyes de control simples y por reglas
- Importación completa de todos los datos de un fichero INP de EPANET. Detección de errores
- Importación de los elementos básicos de la red desde ficheros shape (SHP). Selección de campos
- Importación aditiva de componentes desde ficheros shape
- Importación/exportación de curvas de modulación y de comportamiento de los elementos desde los Editores correspondientes
- Exportación de todos los datos del modelo actual a un fichero INP para continuar los análisis desde EPANET, incluidos los datos de campo si lo hay
- Detección y eliminación de elementos superpuestos
- Simplificación del trazado de líneas con vértices alineados
- Partición de tuberías creando nudos intermedios
- Fusión de tuberías contiguas con las mismas propiedades
- Fusión y separación de nudos de demanda
- Creación de conexiones en T, o reversión en su caso
- Resolución de los cruces de tuberías, creando nudos intermedios o cancelándolos
- Verificación de la conectividad de todos los elementos declarados en la red
- Verificación del rango de validez para algunas propiedades de los elementos (longitudes, diámetros, materiales y fechas)
- Identificación de los distintos sectores hidráulicos y su clasificación en función de la demanda aplicada y las fuentes de suministro
- Asistente para gestionar escenarios de datos cambiando diámetros, rugosidades, cotas, demandas, estados iniciales, calidades iniciales, coeficientes de reacción o fuentes contaminantes
- Creación de escenarios combinados modificando varias magnitudes al mismo tiempo
- Ventana específica para editar todas las Opciones de Análisis, ordenadas por categorías
- Conexión con la Toolkit 2.2 de EPANET para llevar a cabo las simulaciones. Reconocimiento de todas las funciones
- Almacenamiento de los resultados de la simulación en una estructura de datos propia
- Visualización de los resultados en mapas de colores por magnitud, a elegir desde el panel de resultados
- Definición automática de las leyendas y simbología para observar los resultados, revisable desde QGis
- Opción para mostrar el sentido de los flujos mediante flechas
- Opción para mostrar los resultados numéricos de la magnitud actual como etiquetas fijas o flotantes
- Barra de navegación para observar la evolución de los resultados con el tiempo, para el intervalo de simulación
- Edición y manejo de las acometidas como elementos diferenciados para la carga de demandas al modelo
- Importación de las acometidas desde ficheros shape e integración en el Editor de Propiedades
- Asistente para el trazado automático de las acometidas mediante perpendiculares a las tuberías o conectándolas con nudos y vértices
- Carga de las lecturas de contador automatizadas a las acometidas y traslado automático de los consumos a los nudos del modelo
- Integración opcional de las acometidas en el modelo para formar parte de él como tuberías o como nudos
- Edición y manejo de las válvulas de corte como elementos diferenciados para controlar el paso del flujo
- Importación de las válvulas de corte desde ficheros shape e integración en el Editor de Propiedades
- Traslación automática del estado de las válvulas de corte a las tuberías
- Identificación de las zonas aisladas por las válvulas de corte y anulación de las demandas en las mismas
- Declaración de medidores de diversos tipos, y asociación automática de éstos con los elementos de la red
- Importación de los medidores desde ficheros shape e integración en el Editor de Propiedades
- Declaración de las señales registradas por cada uno de los medidores y su vinculación con los datos procedentes del SCADA o data-loggers
- Importación de las medidas de campo y comparación con los valores simulados desde el entorno de EPANET
- Creación de un repositorio propio del proyecto con los datos de campo. Por ahora limitado a los registros de consumos, y las señales del SCADA o data-loggers
- Carga del modelo con los datos de campo para un intervalo cualquiera del pasado, dentro del rango cubierto por el repositorio
- Identificación de los sectores de demanda básicos, considerando las válvulas cerradas y la ubicación de los caudalímetros
- Trazado del árbol de mínima resistencia de la red, con parámetros configurables, para identificar los trayectos prioritarios del agua
- Ventana de información sobre la versión instalada, con algunos enlaces básicos y los créditos
- Botón de acceso directo al entorno de desarrollo GitHub para reportar incidencias
Próximas prestaciones
Como ya sabes, la versión 1.0 de QGISRed está aún en desarrollo. A continuación, te adjuntamos una lista de las principales mejoras que tenemos previsto incorporar para completar esta versión. La lista que se acompaña no es cerrada, y puede estar sujeta a cambios.
- Completar algunas opciones del Gestor de Proyectos
- Revisar las opciones por defecto, y diferenciarlas a nivel de código, de usuario y de proyecto
- Integrar el MDT y la tabla de rugosidades en las especificaciones del proyecto y dinamizar su uso desde el Editor de Propiedades.
- Completar las Opciones a nivel de Proyecto (modos para asignar rugosidades, …)
- Añadir algunas propiedades adicionales a los elementos actuales. Completar el modelo de datos
- Hacer editable la tabla de rugosidades por materiales y edad
- Desarrollar un conversor de unidades para todos los datos
- Importar ficheros de CAD
- Desarrollar una herramienta para mover los elementos superpuestos sobre el trazado de la red
- Desarrollar herramientas para clonar elementos y copiar sus propiedades
- Añadir un buscador de elementos por Id desde el Menú de Edición
- Desarrollar un Editor de Propiedades de elementos en Grup
- Interpolar las cotas a partir de MDTs declarados como nubes de puntos
- Asistente para reasignar los Ids de los componentes
- Reorientar el trazado de las tuberías para reducir los casos de caudales negativos
- Completar el Editor de Demandas Nodales para asignar a los nudos los consumos declarados por polígonos o tramos lineales.
- Clasificar nudos y líneas por sectores en el campo Etiqueta
- Aumentar las opciones de verificación y depuración de los datos del modelo
- Compatibilizar los ficheros de escenarios con los de EPANET
- Mejorar la modelación de los depósitos de rotura de carga y de los pequeños depósitos de reserva
- Implementar emisores con exponente variable a nivel de nudo
- Ampliar la caracterización de las curvas de comportamiento de bombas y válvulas. Curvas por defecto.
- Incorporar las turbinas como elementos para recuperar energía
- Vincular el consumo energético de los bombeos con la producción solar fotovoltaica
- Tratar los puntos de inyección de contaminante como objetos con Id propio, desvinculados de los nudos. Crear un editor específico para sus atributos
- Mejorar toda la iconografía: botones, componentes, simbología, etc.
- Simbolizar nudos los emisores con un icono diferente
- Aplicar opciones de zoom a la visualización de los componentes
- Diferenciar las redes de transporte, arterial y de distribución
- Compatibilizar la simbología y el visor de capas de QGIS con la de QGISRed
- Generar mapas temáticos a partir de las propiedades de los elementos: diámetros, materiales, edad, rugosidad, cotas, etc
- Desarrollar un editor de leyendas propio
- Agilizar la representación de resultados y mejorar la navegación sobre el mapa
- Completar las opciones de evaluar máximos, mínimos, rangos, medias y desviaciones de los resultados
- Desarrollar gráficos de evolución para una o más variables.
- Mostrar resultados para eventos intermedios en los gráficos temporales
- Desarrollar nuevas ventanas y capas para visualizar y analizar los resultados
- Desarrollar herramientas para comparar datos de campo con valores calculados y elaborar informes de calibración propios
- Comparar los resultados de distintos escenarios entre sí
- Potenciar las herramientas de exploración topológica. Trabajar con árboles
- Desarrollar herramientas de ayuda para gestionar el trayecto de los flujos en una red
- Realizar balances hidráulicos por sectores y mostrarlos en diagramas
- Identificar origen y destino de las energías consumidas
- Realizar balances de energía por sectores y mostrarlos en diagramas
- Mostrar gráficamente los recorridos del flujo a través de las tuberías
- Identificar las zonas aguas arriba y aguas abajo de cualquier nudo
- Realizar balances de materia por sectores y mostrarlos en diagramas
- Identificar las zonas de influencia de las diferentes fuentes de suministro
- Superponer las fuentes de procedencia para la sustancia total que llega a un nudo en un instante
- Superponer el análisis de calidad para diversas sustancias no reactivas entre sí
- Crear un Gestor de Acometidas para realizar asignaciones de demanda y otro tipo de operaciones masivas relacionadas con ellas
- Completar la asignación de demandas a las acometidas a partir de facturaciones periódicas
- Crear un Gestor de Válvulas Manuales para realizar todo tipo de operaciones masivas con las válvulas
- Conectar el modelo con el histórico de estados de las válvulas de corte
- Completar la identificación de cerradas (polígonos de corte) y crear estructuras de datos asociadas a las cerradas
- Conectar el modelo con el histórico de cerradas. Dinamizar el aislamiento de sectores
- Completar la caracterización de los sectores de demanda y crear estructuras de datos asociadas
- Enlazar simulaciones para periodos prolongados sobre datos reales, y evaluar KPIs para dichos periodos
- Añadir los contadores domiciliarios como un nuevo componente del Gemelo. Crear un Gestor de Contadores
- Ajustar las demandas a los caudales inyectados por sectores. Consideración de las medidas horarias de la telelectura.
- Distribuir las fugas latentes entre los nudos de la red y las acometidas
- Añadir las fugas puntuales como un nuevo elemento del Gemelo. Crear un Gestor de Fugas puntuales
- Incorporar nuevas leyes para caracterizar las fugas
- Personalizar los parámetros de las curvas de demanda dependientes de la presión (PDD) a nivel de nudo
- Incorporar nuevas leyes de comportamiento para las PDDs
- Incorporar los aljibes domiciliarios como nuevos elementos del Gemelo Digital
- Incorporar otros elementos al Gemelo Digital, como Hidrantes, Bocas de Riego, Válvulas de llenado y vaciado, Ventosas, etc
Histórico de versiones
El proceso de desarrollo de un producto de software es complejo y requiere muchas horas de dedicación y revisión del código. Desde la concepción inicial de un procedimiento hasta su implementación final hay muchas pruebas intermedias, y al final siempre surgen errores donde menos se esperan. En cada nueva versión se intentan introducir nuevas capacidades, pero al mismo tiempo es inevitable tener que corregir errores de lo aparentemente ya consolidado.
Lo que sigue es una relación de los avances y correcciones realizados en las sucesivas versiones de QGISRed, desde la versión 0.6 que se subió por vez primera al repositorio de QGIS
- Nuevas opciones en el gestor de demandas nodales para declarar el consumo para toda la red o por zonas
- Posibilidad de exportar, editar y reimportar los enlaces entre los consumos puntuales y los nudos
- Nuevas opciones para importar/exportar/eliminar escenarios de demanda por categorías
- Nuevas herramientas en el gestor de demandas nodales para considerar la eficiencia hídrica o asignar patrones de consumo por sectores.
- Nuevo Gestor de Escenarios para almacenar y recuperar en bloque diversos parámetros del modelo
- Cálculo automático de la longitud de las tuberías a partir de las coordenadas de los vértices
- Completado automático del trazado de las acometidas mediante un tramo perpendicular a la tubería más próxima o un enlace al nudo más próximo.
- Posibilidad de trazar automáticamente acometidas de longitud prefijada desde un punto de una tubería o un nudo.
- Nueva opción para reflejar una acometida con la herramienta de invertir
- Nueva opción de importar acometidas como puntos, creando perpendiculares a las tuberías o conexiones a los nudos más próximos.
- Nuevo campo IsActive en acometidas para definir si está operativa o no
- Verificación del punto de contacto de una acometida con alguna tubería o nudo por ambos extremos.
- Antes de calcular la sectorización hidráulica se transmite ahora el estado de las válvulas manuales
- Al exportar a INP el coeficiente de pérdidas de las válvulas de corte se transmite a las tuberías
- Declaración, edición y borrado de medidores de diversos tipos, como nuevos elementos del Gemelo Digital
- Edición, lectura y guardado de las señales asociadas a los medidores
- Nuevo diálogo para leer los datos de campo y exportar a CSV aquellos correspondientes al intervalo de simulación
- Nueva opción para exportar los datos de campo, junto al fichero INP
- Nuevos campos en el diálogo de importación, para poder importar más información de los elementos
- Nueva opción para mostrar en los temas auxiliares los elementos con alguna incidencia, durante el proceso de importación de shapefiles.
- Nuevos botones y nueva deslizadera en el panel de resultados
- Mejoras en las etiquetas para mostrar los resultados
- Nuevo tipo de resultado para visualizar el Status de las líneas
- Mejoras en las búsquedas desde el editor de propiedades
- Al exportar el INP, nuevo desplegable con las rutas de los ejecutables de EPANET encontrados, para abrir automáticamente el fichero exportado
- Al importar un fichero INPs ahora se clasifican los patrones por su tipo
- Nuevo warning cuando se autocompleta el Id de algún elemento
- Cambios en el orden y en los nombres de algunos botones de la barra de herramientas
- Cambios en los estilos visuales de algunos de los elementos
- Nuevo enlace a la web de QGISRed en la ventana de info
- Corregida la lectura del Id de la curva en válvulas GPV y su edición desde la ventana de propiedades de los elementos
- Corregido un error al asignar valores por defecto en la importación de los coeficientes de reacción en el seno del agua y en las paredes
- Corregido un error y el mensaje mostrado al leer las fuentes contaminantes en depósitos y embalses
- Corregido un problema que provocaba que las herramientas de selección puntual dejasen de funcionar para ciertos elementos
- Corregido un error en la herramienta de crear conexiones en T masivamente
- Corregido un error con la herramienta de selección múltiple
- Corregido un error en la herramienta de selección mediante polígono, cuando el sistema de referencia no era el asumido por defecto
- Corregido un error con la herramienta de snapping (selección puntual de elementos) en la versión 3.26 de QGis
- Gestión de válvulas manuales (importación, creación, borrado, edición de propiedades, interacción con el estado de las tuberías…)
- Nueva herramienta para cambiar el estado de los elementos lineales y válvulas manuales
- Nueva simbolización de tuberías, bombas, válvulas de regulación y manuales según su estado
- Anulación de las demandas aisladas por el cierre de tuberías o válvulas superpuestas durante las simulaciones
- Asignación de demandas a los nudos a partir de sectores de demanda y demandas puntuales, con diversas opciones
- Mejoras en la ventana de edición de propiedades (selección múltiple, elementos conectados, elementos visitados, centrar elemento seleccionado)
- Revisión y ampliación de las opciones de análisis (hidráulicas, calidad, tiempos y energía)
- Incorporación de los nuevos parámetros de Epanet 2.2 a los formularios (rebose depósitos, demandas dependientes de la presión)
- Resaltados los botones/menús de la barra de herramientas principal
- Idioma por defecto y único el inglés (por ahora)
- Mejora de la edición de rules (con times y clock times)
- Corregido error al escribir valores de demanda con más de 4 dígitos a la izquierda del punto decimal
- Corregido error con las etiquetas de tiempo para seleccionar resultados
- Corregido error al convertir números en el proceso de interpolación de cotas
- Corregidos errores con la lectura y escritura de rules
- Corregido error con el orden de las rules
- Corregido error con rules usando la coma como separador decimal
- Corregido problema al asignar la proyección del proyecto
- Corregido error al editar propiedades trabajando con capas ráster
- Nueva herramienta para editar la geometría de las acometidas
- Prioridad de los elementos del Gemelo Digital a la hora de seleccionar los objetos para editar sus propiedades o borrarlos
- La opción hidráulica Demand Multiplier admite ahora un valor con decimales
- Visualización del separador decimal definido por el usuario en las diferentes ventanas del plugin
- Corregido error grave al leer los metadatos de modelos anteriores, que impedía trabajar con ellos
- Corregido un error al instalar el plugin sin disponer previamente de las dependencias necesarias
- Corregido un error al interpretar el formato de la hora en las leyes de control simples
- Nuevo menú para agrupar las herramientas destinadas al manejo de los Gemelos Digitales
- Creación de acometidas a través de una herramienta propia, e incorporación de las mismas a la herramienta de borrado
- Ficha específica para editar las propiedades de las acometidas
- Carga de las lecturas automáticas de contador (telelectura) bajo diferentes formatos, a las acometidas o nudos del modelo
- Incorporación al editor de curvas de modulación de las curvas de las demandas en las acometidas
- Nuevo gestor de demandas para completar la importación desde fichero, la exportación a fichero y el borrado selectivo de las demandas base en los nudos y sus curvas de modulación
- Mejora de los tiempos de acceso a la ventana de edición de propiedades de los elementos, para redes de gran tamaño
- La apertura del fichero INP desde la interfaz de EPANET al exportarlo es ahora optativa
- Nuevas opciones para definir las unidades y la fórmula de pérdida de carga al importar datos desde GIS
- El conversor de los coeficientes de pérdidas al cambiar de fórmula, comprueba antes que existan tuberías declaradas
- Corregido el formato de las opciones de tiempo para permitir introducir dias, además de horas, minutos y segundos
- La eliminación de las curvas de modulación en demandas múltiples se limita ahora exclusivamente a las demandas eliminadas
- Corregida la lectura de fechas en los metadatos
- Corregido el error que impedía importar SHPs al seleccionar el mismo campo para distintas propiedades
- Corregido el error por el cual se importaban algunos campos de los SHPs sin haberlos seleccionado expresamente
- Traducción al inglés de algunos textos que se mostraban solo en español
- Corregido el fallo de las herramientas de selección gráfica cuando el CRS de QGIS es diferente al de los datos de QGISRed
- Corregido el error de importación de SHPs cuando alguna feature no tiene su geometría declarada
- Corregido un error de visualización en las capas de resultados
- Edición de la tabla de materiales-rugosidad para el cálculo de la rugosidad en función de material y edad
- Nueva importación y exportación de patrones/curvas en formato CSV
- Nueva herramienta para importar las demandas base en los nudos y los Ids de las curvas de modulación (simples o múltiples) desde un fichero CSV
- Importación de acometidas desde SHP
- Nueva herramienta para obtener el árbol de mínima resistencia de la red
- Actualización de la librería de EPANET a la versión 2.2
- Mejorada la interfaz para convertir los coeficientes de rugosidad
- Corrección de un error al mostrar resultados de Calidad
- Refresco de las unidades y la fórmula de pérdidas actuales en la barra de estado, al cargar un proyecto QGIs
- Los proyectos importados desde INP se muestran ahora en la lista de proyectos
- Corrección de un error cuando los nudos no tienen coordenadas
- Al insertar válvulas o bombas en tuberías, se evita ahora la aparición de longitudes negativas
- Corrección de un error de acceso cuando el Pattern TimeStep es 0:00
- Las acometidas se leen ahora correctamente
- Creación de un archivo Json para definir las diferentes proyecciones (contenido del .prj) en el caso de no disponer de Internet
- Implementada la lectura de los formatos de la sección PUMPS heredados de la versión 1.1 de EPANET
- Nuevo instalador único para ambas arquitecturas (x86 y x64)
- Se muestran las unidades y la fórmula de pérdida de carga en la barra de estado.
- La estimación del coeficiente de rugosidad en función de la edad y el material admite diferentes fórmulas de pérdida de carga y sistema de unidades
- Conversión de coeficientes de rugosidad entre diferentes fórmulas de pérdida de carga
- Herramienta para crear una copia de seguridad del proyecto (restauración manual)
- Corregido el error al cargar el plugin en la versión de QGIs 3.14.15
- Corregido un error por no permitir expresar las horas en formato distinto a AM/PM en la sección Controls
- Corregido un error al no poder acceder a la información del usuario de Windows en determinados ordenadores
- Nuevo color azul en las etiquetas para los resultados de tipo línea
- Corregido el error al clonar el proyecto y perder los metadatos
- Corregido el error al guardar un escenario de resultados y quedarse congelado el mapa
- Nuevo orden alfabético en las listas de links y nodes en los Controles Simples
- Corregido el comportamiento anormal de la herramienta crear/importar cuando hay otras capas abiertas
- Las cabeceras de las secciones del fichero INP se escriben ahora en inglés
- Se han validado las propiedades de los elementos para prevenir que las líneas tengan los dos nudos extremos con el mismo ID
- Corregido un error al importar los depósitos
- Mejorada la simplificación de vértices para eliminar repeticiones en el punto inicial
- Corregido un error al escribir las Opciones de Tiempo
- Se ha reestructurado los Metadada, y se han unificado en el fichero _Metadata.txt file
- Corregido el error de unir tuberías con las mismas características, cuando empiezan y terminan en el mismo nudo
- Ahora se comprueba si existe una nueva versión y se notifica al usuario
- Corregida la visualización de los iconos en la leyenda para la versión 3.12 de QGIS
- Corregido un fallo que impedía almacenar los estilos para los resultados
- Corregido un error en la lectura del separador decimal cuando el usuario utiliza el formato en Inglés y cambia el separador decimal por coma
- Desde EditProject se accede ahora a LayerManagement para controlar la visibilidad de las capas y su creación
- Ahora se almacena correctamente la proyección en los ficheros .prj
- Nueva ventana con las Opciones del Proyecto
- Se han separado las operaciones de Importar (sin proyecto – INP o SHPs) y Añadir datos (con proyecto – solo SHPs)
- Se ha incorporado la tolerancia especial al importar/añadir SHPs
- El Manual incluye ahora el formato de los ficheros ASCII para interpolar cotas y la clasificación de los 4 tipos de sectores hidráulicos
- Las cuatro capas reservadas para los medidores se han fundido en una
- Corregido un error al escribir los SHP de incidencias de válvulas y bombas
- Los métodos para asignar rugosidades y para verificar el solapamiento de elementos, la alineación de vértices, longitudes, materiales, diámetros o fecha de instalación, se aplican ahora solo a los elementos seleccionados
- Corregido un error en un caso muy particular, al crear conexiones en T individuales
- Nueva gestión de las dependencias para evitar errores cuando están en uso
- Nuevo logo para el plugin QGISRed
- Creación ágil de tuberías, depósitos y embalses con herramientas propias, y opciones de anclaje a los elementos ya existentes
- Herramienta para editar el trazado de los elementos lineales, incluyendo la creación (clic sobre el trazado), desplazamiento y borrado (botón derecho) de vértices
- Orientación por defecto de válvulas/bombas al insertarlas en una tubería, siguiendo el trazado de ésta
- Herramienta para invertir la orientación de los elementos lineales (tuberías, válvulas y bombas)
- Herramienta para partir y unir tuberías
- Herramienta para separar/unir nudos
- Herramienta para crear/deshacer conexiones en T
- Herramienta para crear/deshacer cruces de tuberías
- Herramienta para mover de posición válvulas y bombas
- Selección múltiple de elementos de diferentes capas en un solo paso (Ctrl añade y Shift elimina)
- Borrado de todos los elementos seleccionados dentro de una región poligonal
- Eliminados la mayor parte de los botones dobles y reemplazo por una opción nueva en la ventana de diálogo.
- Nuevo botón para acceder a los últimos resultados sin simular de nuevo
- Posibilidad de expandir y comprimir el panel de resultados para permitir el acoplamiento de otras ventanas de QGis
- Corrección de un error al trabajar con rutas de ficheros largas
- Diversas mejoras sobre las prestaciones ya ofrecidas en versiones anteriores
- Edición del trazado de la red, permitiendo mover los nudos de modo que el resto de tuberías conectados a él le acompañen
- Inserción/eliminación de válvulas y bombas en las tuberías, incorporando o eliminando en ese punto un pequeño tramo y dos nudos en sus extremos
- Diálogo para editar los valores por defecto, clasificados por categorías
- Editor de Propiedades para los elementos básicos de la red (tuberías, nudos, depósitos, embalses, válvulas y bombas), pudiendo navegar entre los diferentes elementos del modelo
- Asignación de valores por defecto al crear los elementos (ID y propiedades)
- Control de IDs, filtros para todos los campos numéricos y menús desplegables para los campos enumerados
- Selector de curvas de modulación y/o curvas de comportamiento, incluso declaración de las mismas, desde el editor de propiedades
- Editor de emisores integrado en el editor de propiedades de los nudos de demanda
- Editor de demandas múltiples, integrado en el editor de propiedades de los nudos de demanda. Visualización como capa independiente
- Editor de fuentes contaminantes, integrado en el editor de propiedades de los elementos tipo nudo. Visualización como capa independiente
- Editor de opciones de cálculo, clasificadas por grupos (hidráulicas, tiempo, energía, calidad, reacción, informes, fondos)
- Tabla de rugosidades y coeficientes de crecimiento con la edad. Asistente para asignar la rugosidad a las tuberías en función del material y la edad
- Reordenación de los botones de la aplicación en 5 categorías, para facilitar el manejo de las diferentes opciones
- Diálogo para editar las opciones de análisis, clasificadas por grupos
- Verificación de la posible repetición de Ids en la generación de nuevos elementos
- Ocultación de las tablas de datos del visor de capas para Patrones, Curvas de comportamiento, Leyes de control simples y por reglas, opciones de análisis y valores por defecto
- Cambios en el panel de resultados para seleccionar una única variable por nudo o por línea a mostrar, reduciendo el tiempo de refresco
- Opción para visualizar el valor de la variable elegida para cada elemento utilizando etiquetas estáticas.
- Eliminación de los permisos de administrador para instalar las dependencias requeridas
- Corrección de algunos errores al leer las leyes de control
- Otras mejoras sobre las prestaciones ya ofrecidas en versiones anteriores
- Ventana con el resumen de los datos más relevantes del proyecto
- Editor de patrones, con clasificación por tipo, visualización de los elementos asociados, y edición alternativa por valores reales o por coeficientes
- Editor de curvas de comportamiento, con clasificación por tipo y ajuste automático de las curvas de las bombas declaradas con uno o tres puntos
- Editor de leyes de control simples, con selector de líneas y nudos, selector de opciones de sintaxis, y edición de comentarios
- Editor de reglas de control, con selector de líneas y nudos, selector de opciones de sintaxis, y un gestor de condiciones y actuaciones combinadas
- Además se han realizado algunas mejoras sobre las prestaciones ya liberadas en las versiones anteriores.
- Gestor de Proyectos. Desde él es posible abrir, crear, importar, clonar o borrar proyectos
- Creación o edición de un proyecto de QGISRed. Se pueden crear capas vectoriales (shp) de los elementos básicos con que trabaja EPANET. Si el usuario elimina alguna de las capas shp, es posible crearla de nuevo
- Importar datos desde un fichero INP (EPANET) o desde ficheros shp. Bajo el primer formato es posible importar modelos completos desarrollados con el conocido software EPANET. Con el segundo formato se puede crear o completar un modelo especificando para cada tipo de elemento el fichero shp desde el cual hay que importar la información y los campos donde residen los datos requeridos
- Validación del modelo, informando si hay algún error o advertencia al procesar la información contenida en los ficheros shp
- Exportar el modelo a un fichero INP de EPANET, con la opción de abrirlo con esta aplicación una vez el fichero generado
- Simulación con la Toolkit de EPANET para mostrar los resultados hidráulicos y de calidad
- Incorporación de un mensaje advirtiendo el lanzamiento de nuevas versiones, desde la ventana del complemento QGISRed
